Analisis Struktur Pressure Vessel atau Boiler Drum Menggunakan FEA

Pressure vessel dan boiler drum merupakan komponen penting dalam berbagai sistem industri seperti pembangkit listrik, kilang minyak, serta fasilitas proses kimia. Komponen ini dirancang untuk menahan tekanan internal yang tinggi serta kondisi temperatur yang sering kali ekstrem selama operasi. Karena beroperasi dalam kondisi yang menuntut secara mekanis dan termal, desain pressure vessel harus memastikan bahwa struktur mampu menahan berbagai beban tanpa mengalami deformasi berlebihan atau kegagalan material. Untuk memastikan integritas struktur tersebut, analisis menggunakan Finite Element Analysis sering digunakan dalam tahap desain maupun evaluasi kondisi operasi.

Finite Element Analysis merupakan metode numerik yang digunakan untuk mempelajari respon struktur terhadap berbagai jenis beban seperti tekanan internal, temperatur tinggi, beban mekanik, maupun kombinasi dari berbagai kondisi tersebut. Dalam analisis ini, model geometris dari pressure vessel atau boiler drum dibagi menjadi elemen-elemen kecil yang saling terhubung. Setiap elemen kemudian dianalisis untuk mengetahui distribusi tegangan, deformasi, serta potensi konsentrasi tegangan pada bagian tertentu dari struktur.

Pada pressure vessel atau boiler drum, salah satu beban utama yang harus dianalisis adalah tekanan internal dari fluida yang berada di dalamnya. Tekanan ini menghasilkan tegangan pada dinding vessel yang dikenal sebagai tegangan lingkar atau hoop stress serta tegangan longitudinal. Jika distribusi tegangan pada struktur melebihi batas kekuatan material, maka risiko kegagalan seperti deformasi permanen atau retakan dapat terjadi. Melalui analisis FEA, distribusi tegangan pada seluruh bagian vessel dapat dihitung secara lebih detail dibandingkan dengan pendekatan perhitungan sederhana.

Selain tekanan internal, temperatur tinggi juga dapat mempengaruhi kondisi struktur pressure vessel. Pada boiler drum, misalnya, fluida di dalam sistem dapat memiliki temperatur yang sangat tinggi sehingga dinding vessel mengalami ekspansi termal. Jika ekspansi ini tidak terjadi secara merata, tegangan termal dapat muncul pada struktur. Tegangan ini dapat memperbesar beban yang diterima oleh material dan dalam beberapa kasus dapat menyebabkan deformasi atau retakan akibat siklus termal yang berulang selama operasi.

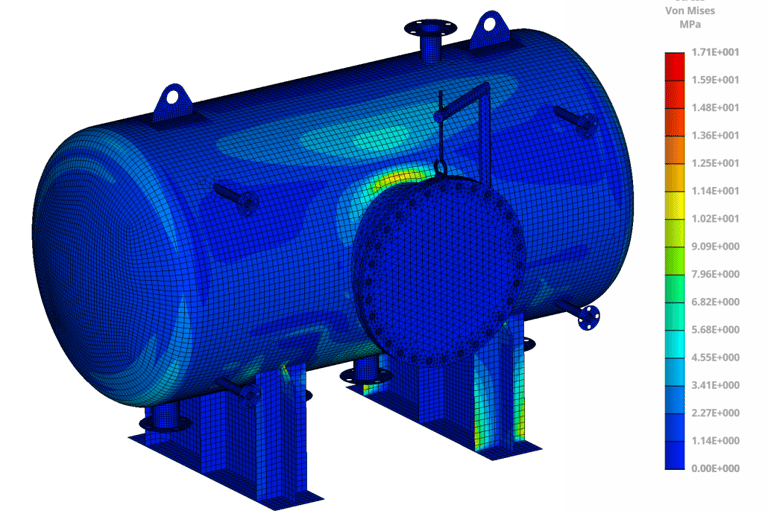

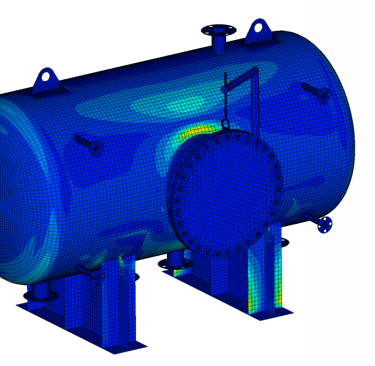

Finite Element Analysis juga sangat berguna untuk menganalisis area dengan geometri kompleks pada pressure vessel, seperti sambungan nozzle, flange, maupun area pengelasan. Pada bagian-bagian ini sering terjadi konsentrasi tegangan yang lebih tinggi dibandingkan dengan bagian dinding yang lurus. Konsentrasi tegangan tersebut dapat menjadi titik awal terjadinya kerusakan material jika tidak diperhitungkan dengan baik dalam desain. Dengan menggunakan FEA, engineer dapat memvisualisasikan distribusi tegangan pada area tersebut dan melakukan modifikasi desain jika diperlukan.

Selain digunakan pada tahap desain awal, analisis FEA juga sering digunakan untuk mengevaluasi kondisi operasi atau modifikasi peralatan yang sudah ada. Misalnya, ketika terjadi perubahan kondisi operasi seperti peningkatan tekanan atau temperatur, model FEA dapat digunakan untuk memeriksa apakah struktur masih berada dalam batas aman. Analisis ini juga dapat membantu dalam investigasi kegagalan jika terjadi kerusakan pada pressure vessel selama operasi.

Dalam praktik modern, analisis struktur menggunakan FEA biasanya dilakukan dengan memanfaatkan model tiga dimensi dari peralatan yang dianalisis. Model ini memungkinkan engineer untuk mempertimbangkan berbagai faktor yang mempengaruhi kondisi struktur, termasuk distribusi tekanan yang tidak merata, efek temperatur, serta interaksi antara berbagai komponen mekanis. Hasil analisis dapat berupa distribusi tegangan, deformasi, maupun faktor keamanan yang membantu menentukan apakah desain memenuhi standar keselamatan yang berlaku.

Penggunaan Finite Element Analysis dalam analisis pressure vessel dan boiler drum memberikan pemahaman yang lebih mendalam mengenai perilaku struktur dalam kondisi operasi nyata. Dengan pendekatan ini, potensi masalah seperti konsentrasi tegangan berlebih, deformasi akibat tekanan tinggi, atau tegangan termal dapat diidentifikasi sejak tahap desain. Hal ini membantu memastikan bahwa peralatan dapat beroperasi dengan aman, andal, serta memiliki umur operasional yang panjang dalam berbagai aplikasi industri.
